使金屬氯化物氣體和還原性氣體在還原反應(yīng)溫度范圍內(nèi)進(jìn)行接觸而生成金屬粉末后，當(dāng)使氮?dú)獾榷栊詺怏w接觸該金屬粉末進(jìn)行冷卻時(shí)，在從還原反應(yīng)溫度范圍至至少８００℃的范圍內(nèi)，該冷卻速度在３０℃／s以上。將金屬粉末急冷，借此可以抑制金屬粉末顆粒的凝集和成長成二次顆粒。在還原工序中生成的金屬粉末的顆粒，其在還原工序后發(fā)生凝集而成長成二次顆粒被抑制，能夠穩(wěn)定地得到粒徑例如在１μm以下的超細(xì)粉的金屬粉末。

金剛石工具制造中所用的金屬粉末都是混合粉末—— 只有鈷粉除外。鈷粉在金岡4石工具燒結(jié)中單獨(dú)使用，不用添加任何其它粉末。

混合金屬粉末的成分視金剛石工具的用途而不同?？梢岳斫猓?dāng)金剛石鋸片切割硬花崗巖時(shí)所需的混合金屬粉與切割較軟的大理石是不同的。同樣，用于珩磨硬質(zhì)鋼的金剛石工具與修整碳化硅砂輪所用修整工具二者所需的金屬粉末也是不同的。

但是，不單單是由用途來決定金屬混合粉末的成分。金剛石工具的使用條件也會(huì)影響到結(jié)合劑成分的選用。例如，在切割中驅(qū)動(dòng)軸的發(fā)動(dòng)機(jī)功率對(duì)工具結(jié)合劑成分就有很大影響。在這里不可能一一羅列出各種金剛石工具所需的金屬結(jié)合劑。

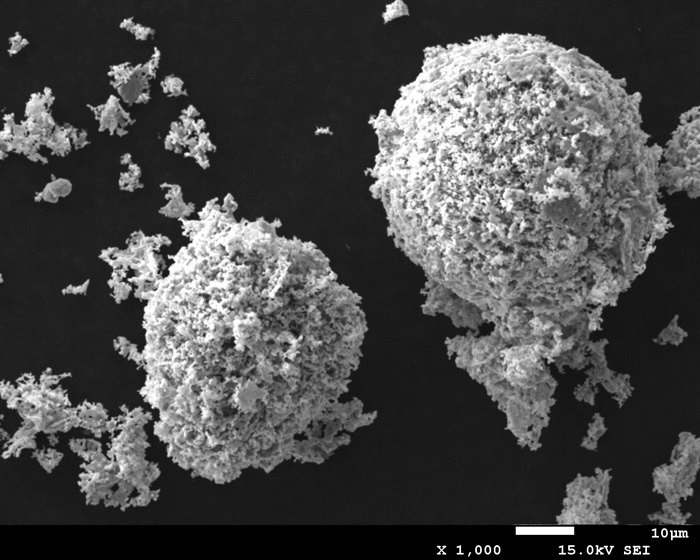

顆粒形貌照片
牌號(hào)UFP-FC參數(shù)
Fe （%）	90
Cu （%）	10
理論密度 （g/cm3）	7.97
氫損（%）	≤0.65
松裝密度（g/cm3）	0.5-0.7
振實(shí)密度（g/cm3）	0.8-1.0
粒度D10（um）	3.0-6.0
粒度D50（um）	17.0-20.5
粒度D90（um）	60.0-64.5

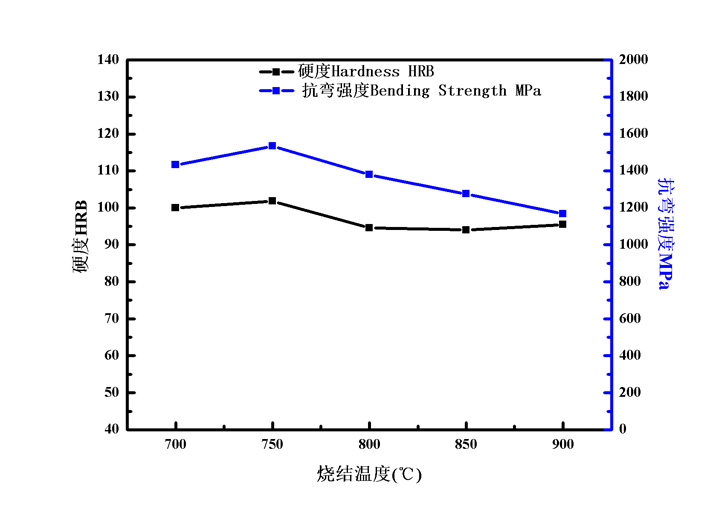

硬度/抗彎強(qiáng)度-溫度曲線

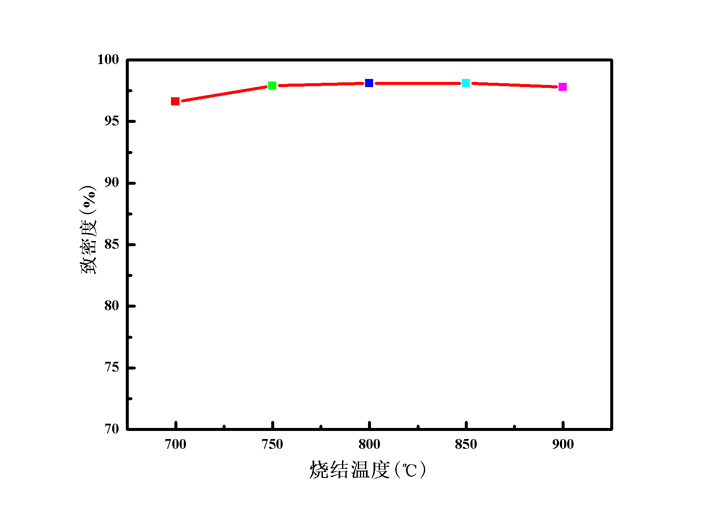

致密度-溫度曲線

產(chǎn)品特性：

比表面積大，活性高，燒結(jié)溫度低，致密度高，燒結(jié)硬度高（最高：102HRB），抗彎強(qiáng)度好（最高：1534MPa）流動(dòng)性好。

主要用途：

金剛石工具胎體基礎(chǔ)粉，能有效降低燒結(jié)溫度，改善胎體燒結(jié)組織均勻性，提高胎體對(duì)金剛石的把持力。
